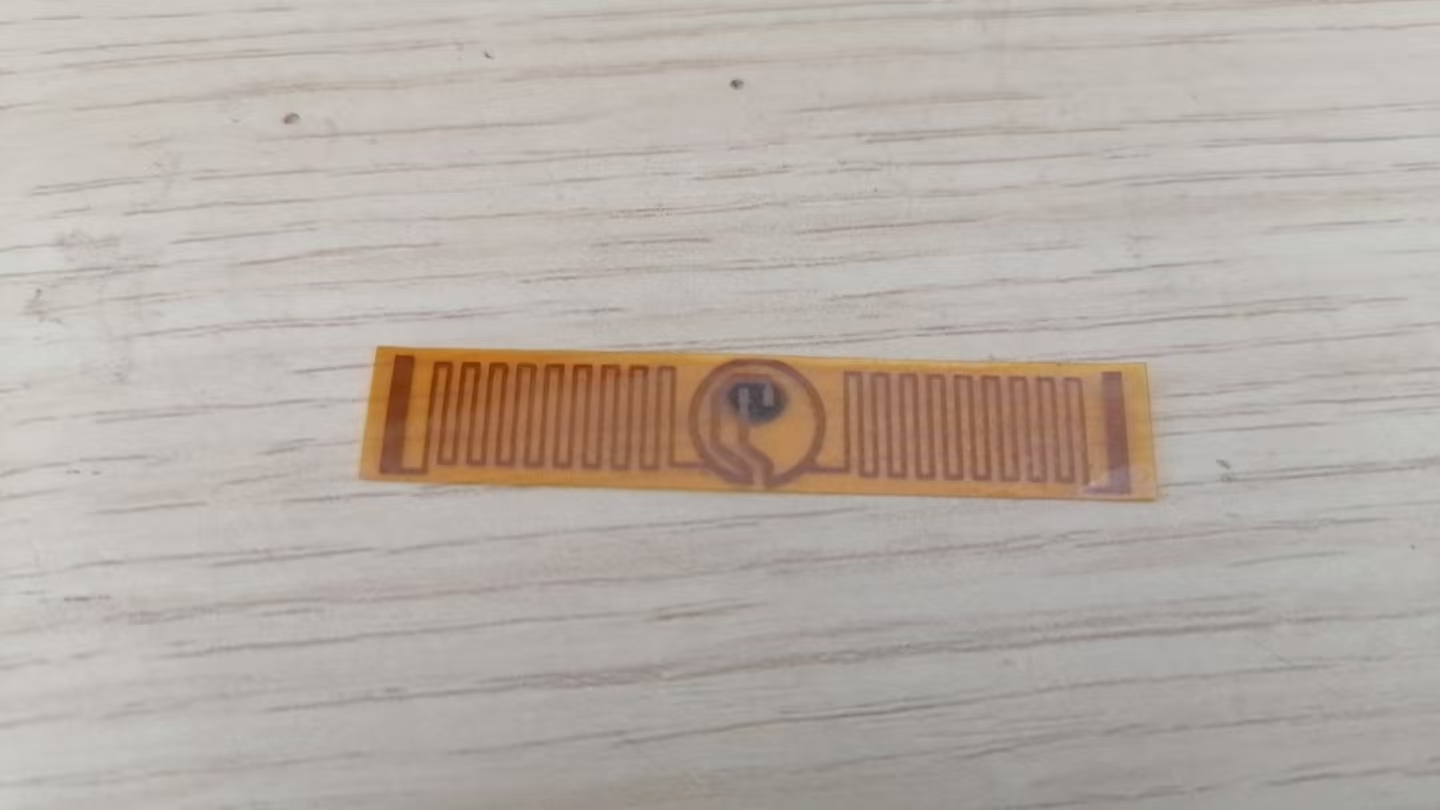

硅膠粘FPC熱硫化膠水H-609AT-AB

H-609AT-AB硅膠粘FPC處理劑

一．特性 :

本品是一種雙組份型改性硅烷聚合物類表面處理劑，具有操作方便、粘接力強等優點，涂刷本品后，具有較長的可粘接時間。

二．用 途 :主要適用于加成型硅橡膠與尼龍、環氧樹脂、塑膠等的熱硫化粘接。

技術指標:  外觀：A組分無色透明液體、B組分無色透明液體。

主要成份：混合溶劑、硅烷聚合物等。

包    裝 ：A膠1KG桶/3KG/桶   B膠1KG/桶/3KG/桶

比    例： 建議比例A:B =1:1

三．使用方法

1、先以非腐蝕性溶劑除去被粘基材表面的油污及灰塵，然后放入烘箱中100%烘干，取出冷卻。

2、① 噴涂：將AB膠水的按所需比例混合均勻噴涂在基材表面上，噴涂膜厚在2-3μm之間，然后放入80℃烘箱中烘烤15分鐘。

     ②浸泡：將基材浸泡入膠水2-5s后拿出，將尼龍表面積液甩干后放入80℃烘箱中烘烤15分鐘。

     ③涂覆：用棉花或者毛刷均勻的把膠水涂覆到基材表面上（如有積液可以甩干），然后放入80℃烘箱中烘烤15分鐘。

3、烘烤完畢取出涂有粘接劑之物件置于干燥箱冷卻至室溫，再將未硫化的硅橡膠與其粘合。（取出后應盡快與硅橡膠模壓，不宜空氣是放置時間超過4h.

4、放入模型中加壓熱硫化，建議模壓溫度110℃-140℃,壓力70-130kg/cm2,硅橡膠完全硫化后即可出模，由于出模時溫度較高，請等冷卻到室溫后再測試粘接性。
